Projekt polegał na zastosowaniu nowego na rynku czujnika ruchu HLK-LD2450. Czujnik nie ma jeszcze zbyt obszernej dokumentacji, bibliotek. Nie ma również zbyt wielu gotowych projektów.
Należało więc szukać informacji szczątkowych u różnych producentów. Problemem okazało się niestandardowe przeliczanie danych z protokołu UART oraz ukryte właściwości czujnika.
[przykładowe - prosimy o edycję]

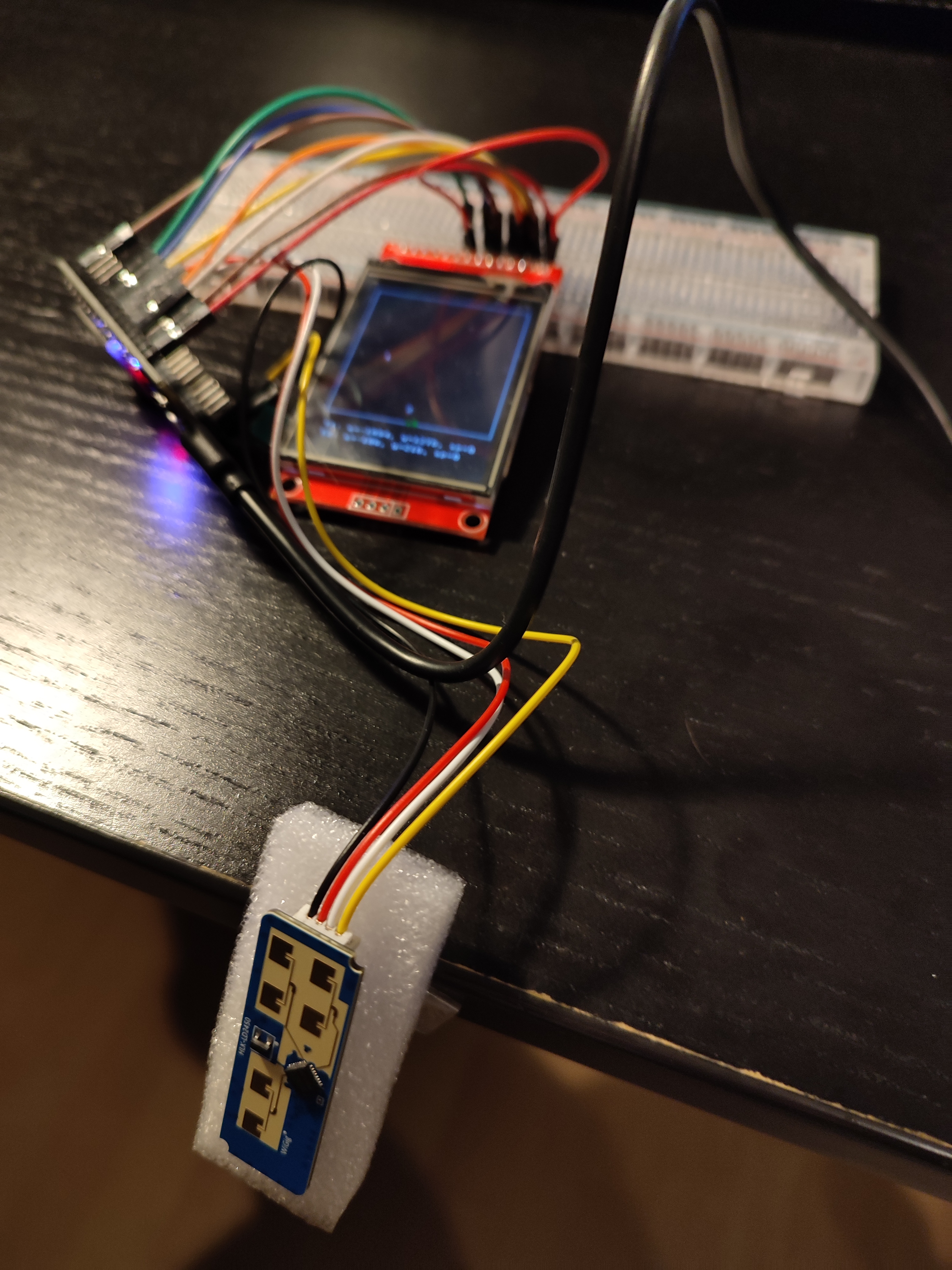

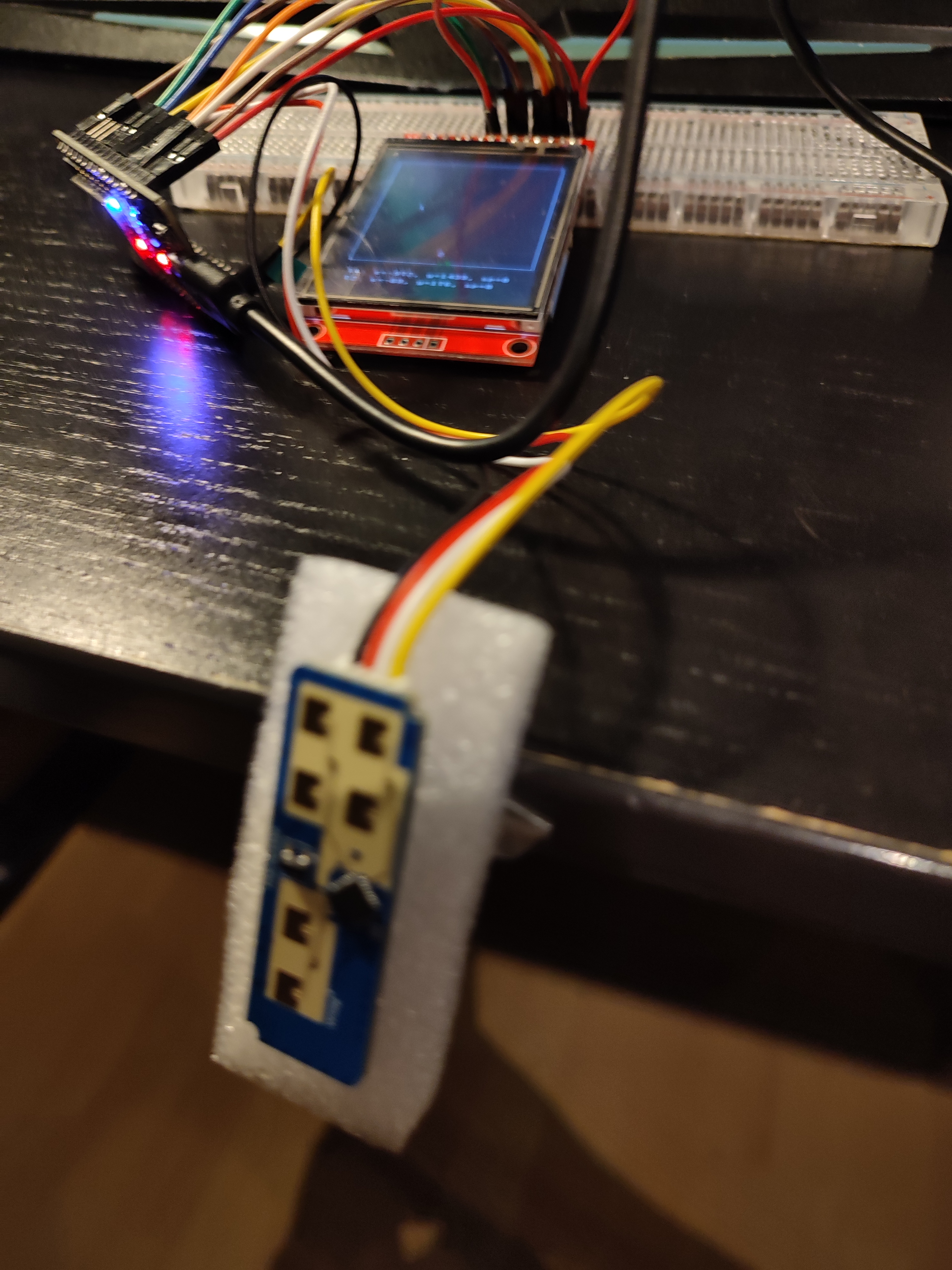

1. czujnik ruchu HLK-LD2450
2. ESP32, kabel USB-a
3. wyświetlacz LED - kolorowy
4. płytka stykowa
5. kable arduino męsko-żeńskie
1. laptop
1. Odtwarzanie projektu
1.1 Schemat
Aby odtworzyć projekt należy zastosować schemat połączenia do ESP32:
"""
SCHEMAT PODŁĄCZENIA:
EKRAN:
VCC -> 3.3V
GND -> GND
CD -> D5
RESET -> D4
DS -> D2
SDI -> D23
SCK -> D18
LED -> 3.3V
SDO -> D19
CZUJNIK:
VCC -> VIN
GND -> GND
RX -> TX2
TX -> RX2
"""
1.2 Problemy
!UWAGA! nie można skorzystać z UART0 - zarezerwowany dla konsoli. Stąd użyto UART2.
!UWAGA! czujnik piny UART czyta z perspektywy hosta. Oznacza to, że RX podłączamy do TX2, a TX do RX2 (odebrało mi to 2 godziny życia)
!UWAGA! czujnik grzeje się przy zasilaniu 5V. Jednocześnie nie funkcjonuje na 3.3V, więc po prostu jest ciepły :)
!UWAGA! niestandardowe przeliczanie signed int z bitów UART'a - manualna korekta w kodzie
2. Opis działania
Czujnik obserwuje do 3 osób. Jeśli cel (osoba) jest jeden, reszta bitów odpowiedzialna za nie jest zerowa, wartości są ignorowane. Wszystkie osoby wykryte mają następujące dane: położenie x [mm] , położenie y [mm] , prędkość [cm/s], dokładność(?) odległości [mm].
W kodzie zaimplementowano również średnią arytmetyczną dla 10 pomiarów, aby zmniejszyć niedokładność i szum pomiarowy.

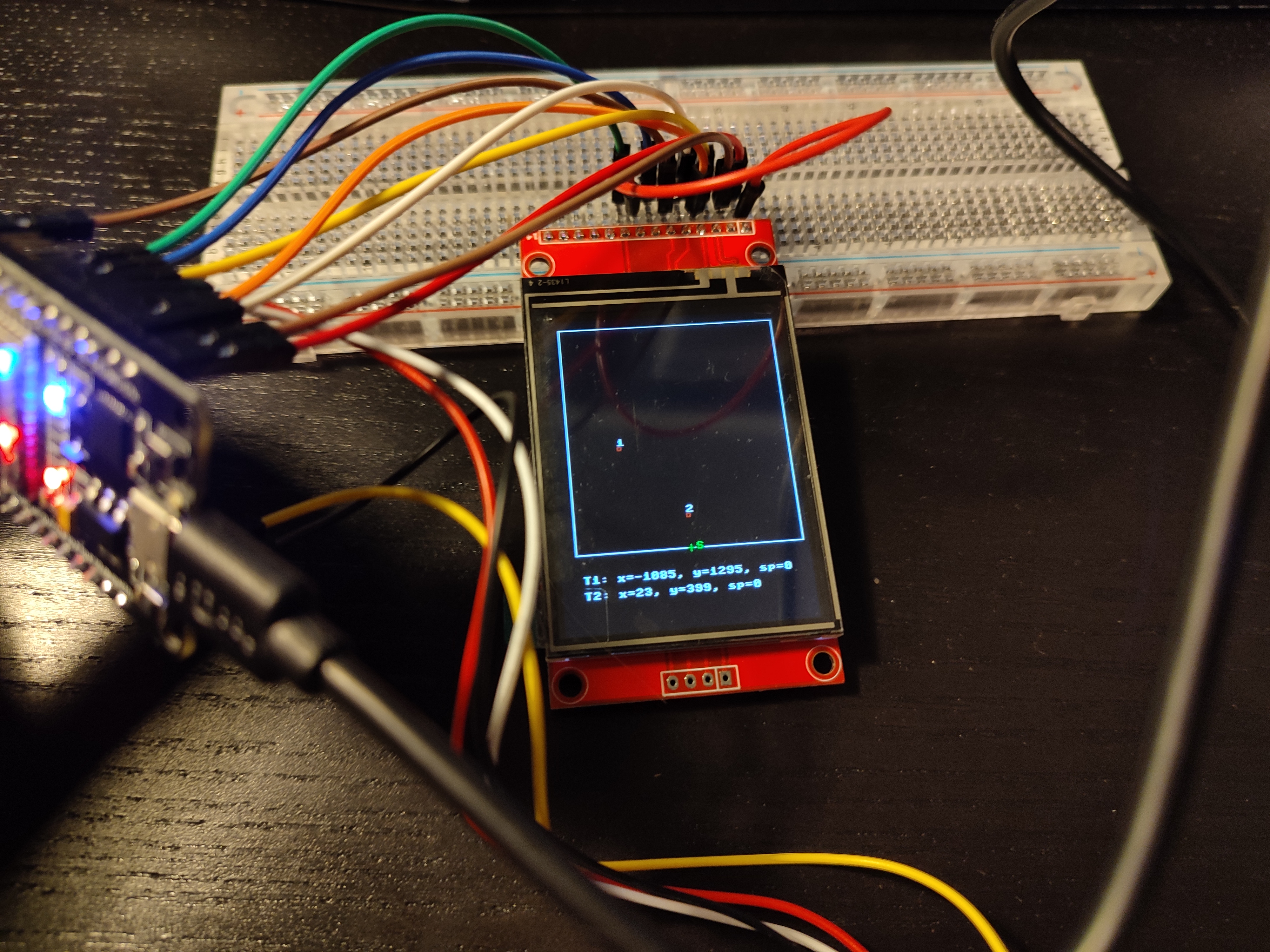

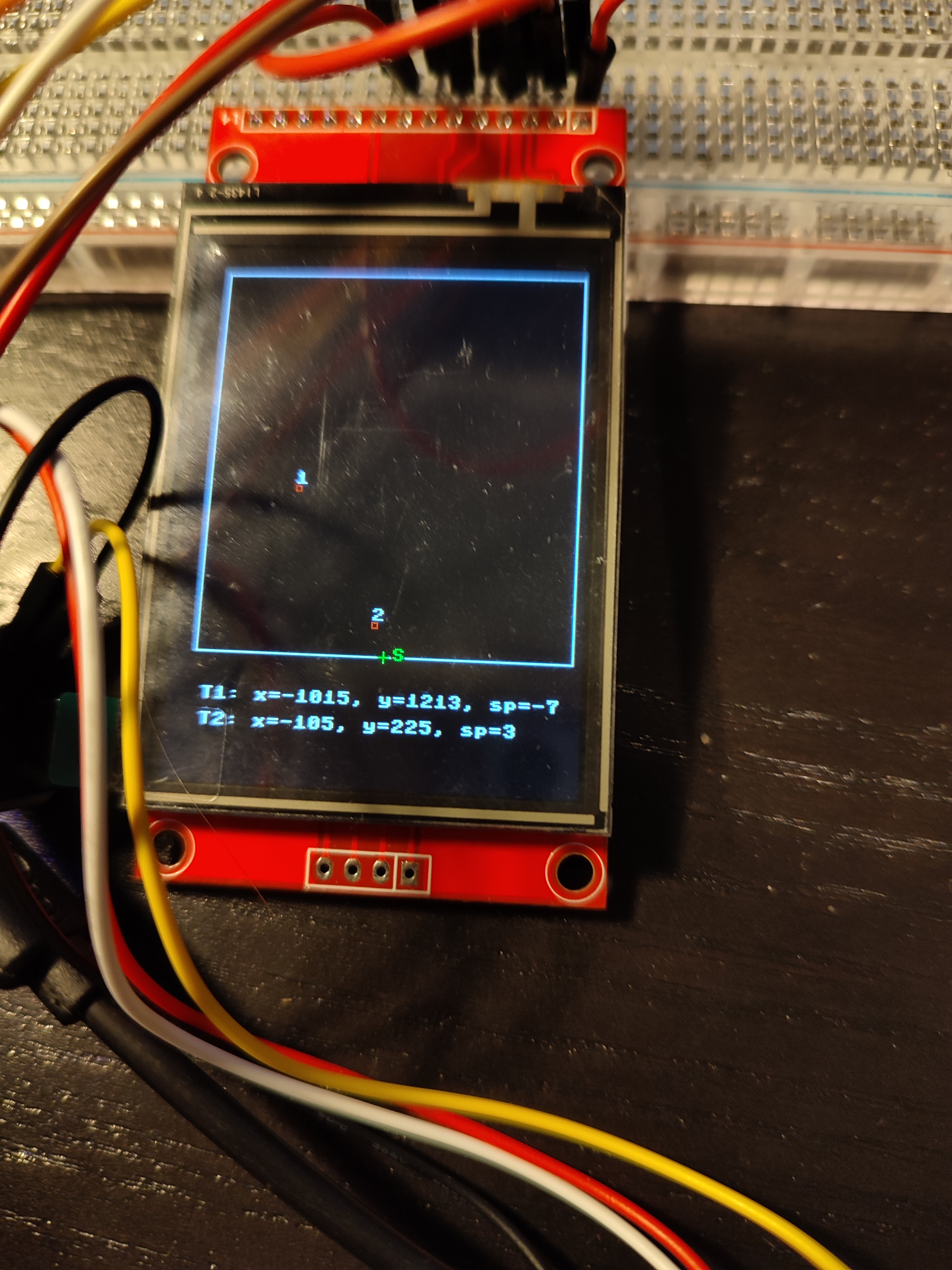

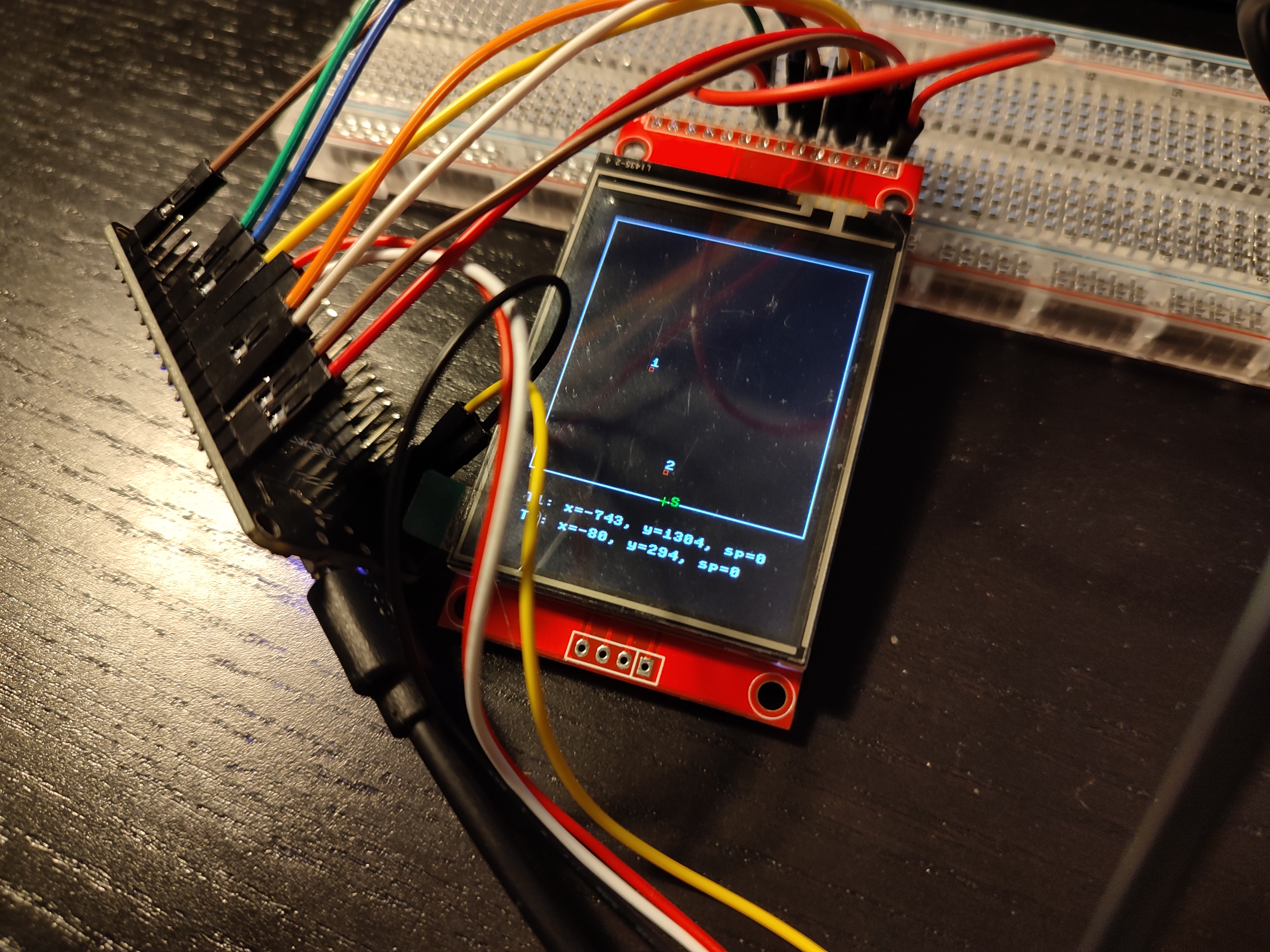

Cele są również rysowane na wyświetlaczu dla wizualizacji danych. Dzięki temu widać, czy czujnik podaje sensowne wartości.
