Program jest implementacją popularnej gry symulacyjnej o nazwie „Gra w życie” (ang. Game of Life), stworzonej przez brytyjskiego matematyka Johna Conwaya. Gra ta to forma automatu komórkowego, gdzie komórki umieszczone na dwuwymiarowej planszy zmieniają swoje stany (z żywej na martwą lub odwrotnie) w zależności od prostych reguł dotyczących ich sąsiedztwa. W tej wersji programu zastosowano dodatkową funkcjonalność, która wykrywa stabilne struktury – takie, które po pewnym czasie nie ulegają zmianie – i zmienia ich kolor na fioletowy na macierzy diod LED.
1. ESP8266 (NodeMCU)
2. płytka stykowa
3. przewody
4.Matryca LED 16x16 pikseli
5. komputer PC z Thonny
6. *opcjonalna obudowa
Program jest implementacją popularnej gry symulacyjnej o nazwie „Gra w życie” (ang. Game of Life), stworzonej przez brytyjskiego matematyka Johna Conwaya. Gra ta to forma automatu komórkowego, gdzie komórki umieszczone na dwuwymiarowej planszy zmieniają swoje stany (z żywej na martwą lub odwrotnie) w zależności od prostych reguł dotyczących ich sąsiedztwa. W tej wersji programu zastosowano dodatkową funkcjonalność, która wykrywa stabilne struktury – takie, które po pewnym czasie nie ulegają zmianie – i zmienia ich kolor na fioletowy na macierzy diod LED.
Główne elementy programu
1. Generowanie planszy początkowej
Program rozpoczyna od wygenerowania planszy o rozmiarze 16x16 komórek. Każda komórka może być martwa (reprezentowana przez 0) lub żywa (reprezentowana przez 1). Początkowa konfiguracja planszy jest tworzona losowo przy użyciu algorytmu generowania liczb pseudolosowych, który wybiera miejsca, w których pojawią się żywe komórki. W ten sposób plansza zyskuje losowy, dynamiczny układ na starcie symulacji.
2. Obsługa diod LED
W programie wykorzystano bibliotekę NeoPixel, która pozwala na sterowanie matrycą diod LED. Każda komórka planszy odpowiada jednej diodzie LED, której kolor zależy od stanu komórki. W przypadku martwych komórek diody są wyłączone (kolor czarny), natomiast żywe komórki mogą świecić w różnych kolorach, w zależności od ich wieku i statusu. Nowo narodzone komórki zaczynają jako czerwone, a wraz z wiekiem ich kolor stopniowo zmienia się na zielony. Stabilne struktury, które nie zmieniają się w czasie, są wyróżniane kolorem fioletowym.
3. Reguły gry
Każda komórka na planszy ma ośmiu sąsiadów (po bokach i po przekątnej). W każdej iteracji program oblicza liczbę żywych sąsiadów dla każdej komórki, a następnie na tej podstawie podejmuje decyzję o jej przyszłym stanie:
- Żywa komórka umiera, jeśli ma mniej niż dwóch żywych sąsiadów (z powodu osamotnienia) lub więcej niż trzech żywych sąsiadów (z powodu przeludnienia).
- Martwa komórka staje się żywa, jeśli dokładnie trzech sąsiadów jest żywych (narodziny nowej komórki).
Na podstawie tych reguł plansza jest aktualizowana, a każdy cykl symulacji powoduje zmiany w układzie komórek.
4. Wykrywanie stabilnych struktur

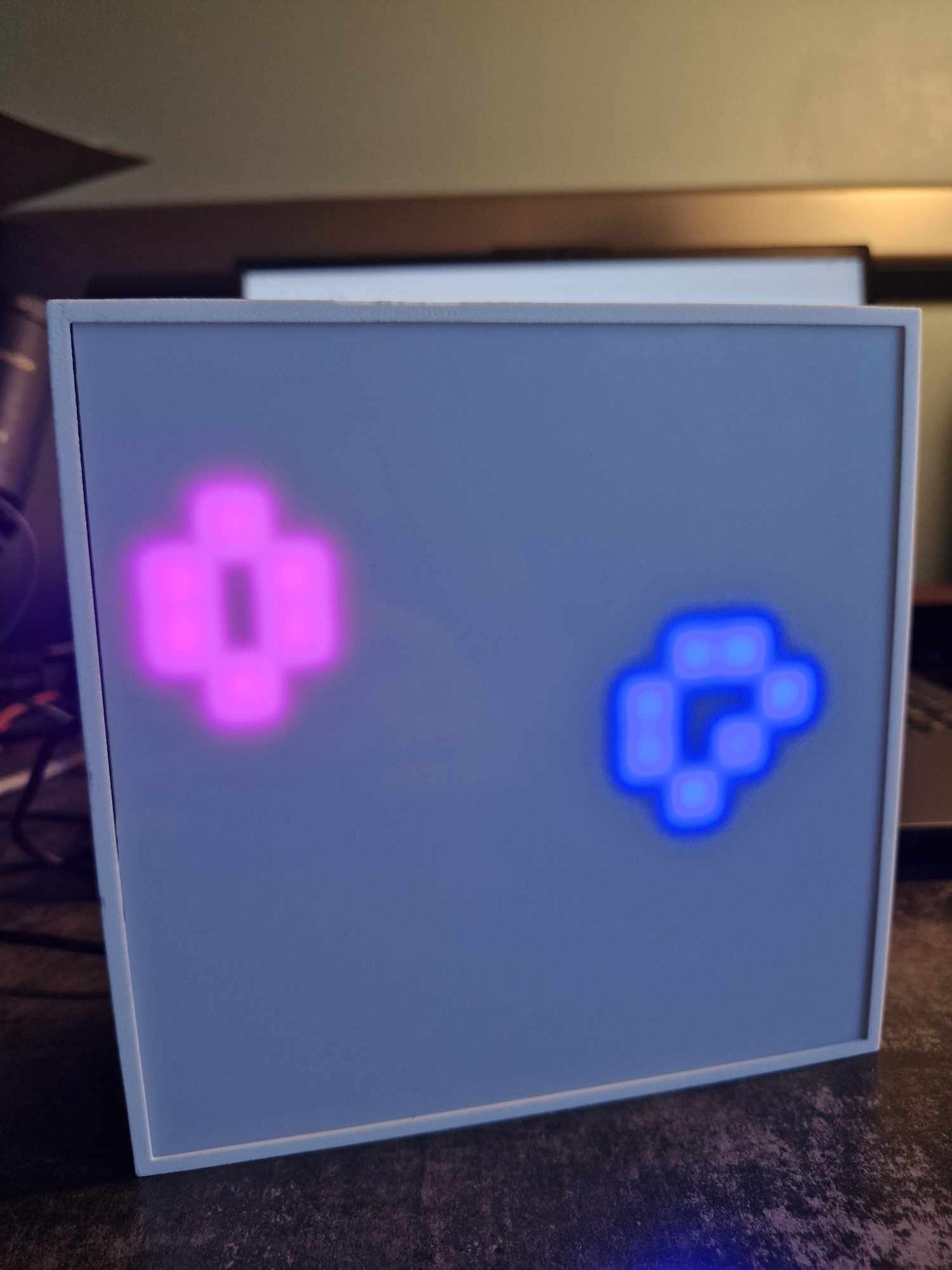

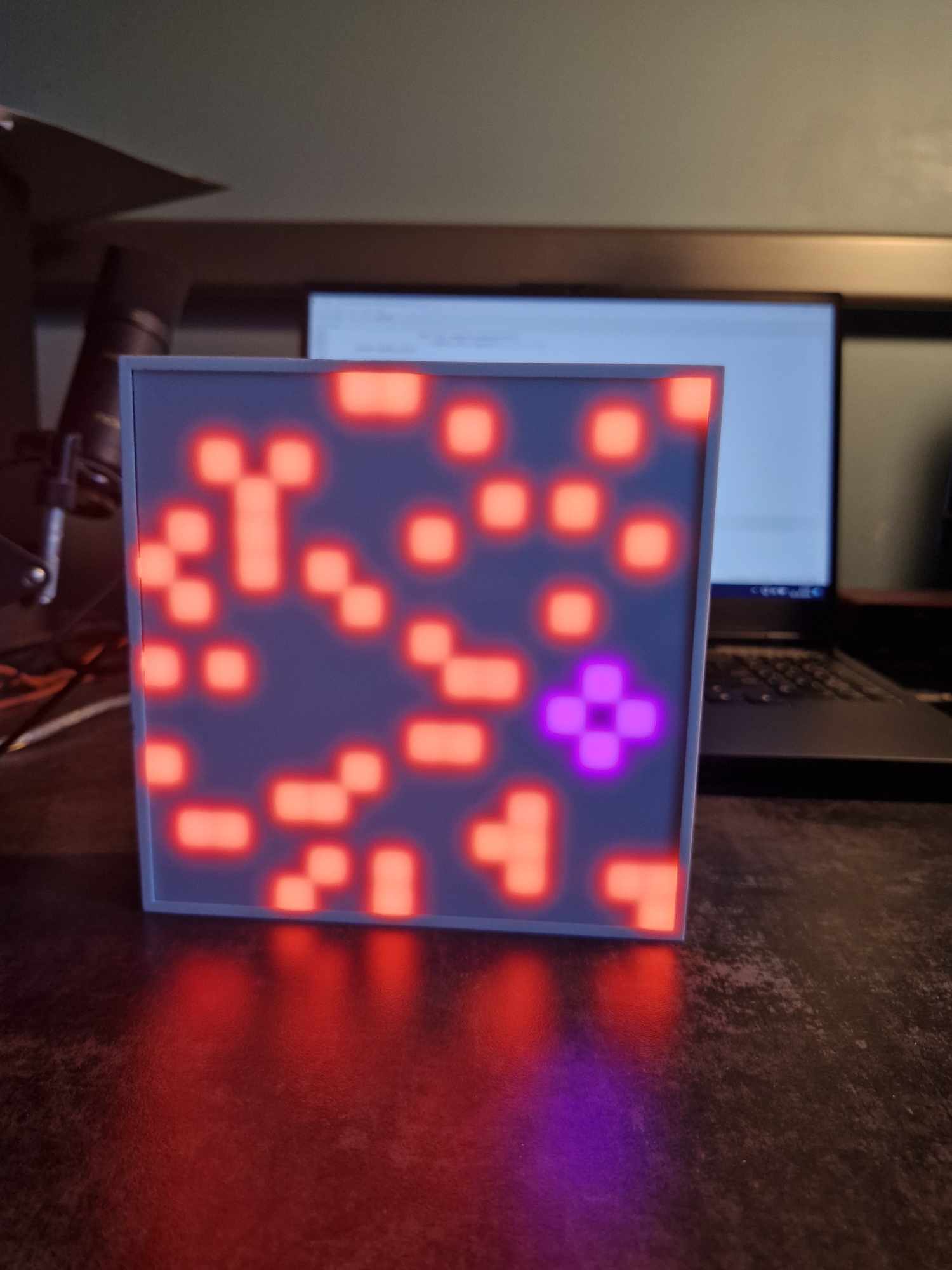

Jedną z głównych funkcji programu jest wykrywanie stabilnych struktur. Struktury stabilne to takie układy komórek, które nie zmieniają się w czasie – np. bloki, łodzie czy plastry miodu. Program przechowuje zdefiniowane wzorce stabilnych struktur w postaci macierzy (np. blok 2x2 czy loaf 4x4) i sprawdza, czy na planszy znajduje się którykolwiek z tych wzorców.
Aby uznać wzór za stabilny, program nie tylko sprawdza, czy wzór pasuje do danego fragmentu planszy, ale także upewnia się, że jest on otoczony martwymi komórkami (zerami). Tylko wtedy struktura jest uznawana za stabilną i jej kolor na matrycy diod zmienia się na fioletowy. Wykrywanie takich struktur odbywa się poprzez porównywanie fragmentów planszy z zapisanymi wzorcami i analizowanie sąsiadujących komórek.
5. Wykrywanie statyczności planszy
Program posiada mechanizm wykrywania, czy cała plansza osiągnęła stan statyczny, czyli taki, w którym nie zachodzą już żadne zmiany. Jest to monitorowane przez porównywanie aktualnej planszy z planszą z poprzedniego kroku. Jeżeli przez kilka kolejnych cykli plansza się nie zmienia, jest uznawana za statyczną. W takiej sytuacji diody LED zmieniają kolor komórek na niebieski, sygnalizując, że symulacja osiągnęła stan stabilny.
Sam mechanizm, w skrócie, polega na binearyzacji macierzy odpowiedzialnej za przechowywanie stanu planszy. Proces ten polega na stworzeniu nowej macierzy, w której będą występowały tylko 0 lub 1. Jeśli jakiś element macierzy jest różny od 0, to funkcja odpowiedzialna za binearyzację przyporządkowuje mu wartość 1. Program działa w ten sposób, że binearyzuje macierze przechowujące obecny stan planszy i ten z poprzedniej iteracji. Następnie porównuje je ze sobą. Zastosowano tego rodzaju podejście, ponieważ w czasie symulacji każdy element macierzy odpowiedzialny za żywą komórkę przechowuje ,jako swoją wartość, jej wiek liczony w turach od momentu narodzin komórki, także dwie macierze z kolejnych iteracji będą się przez ten fakt od siebie różnić, nawet jeśli na planszy jest taka sama liczba żywych komórek. Konieczna jest więc binearyzacja.
6. Aktualizacja stanu planszy

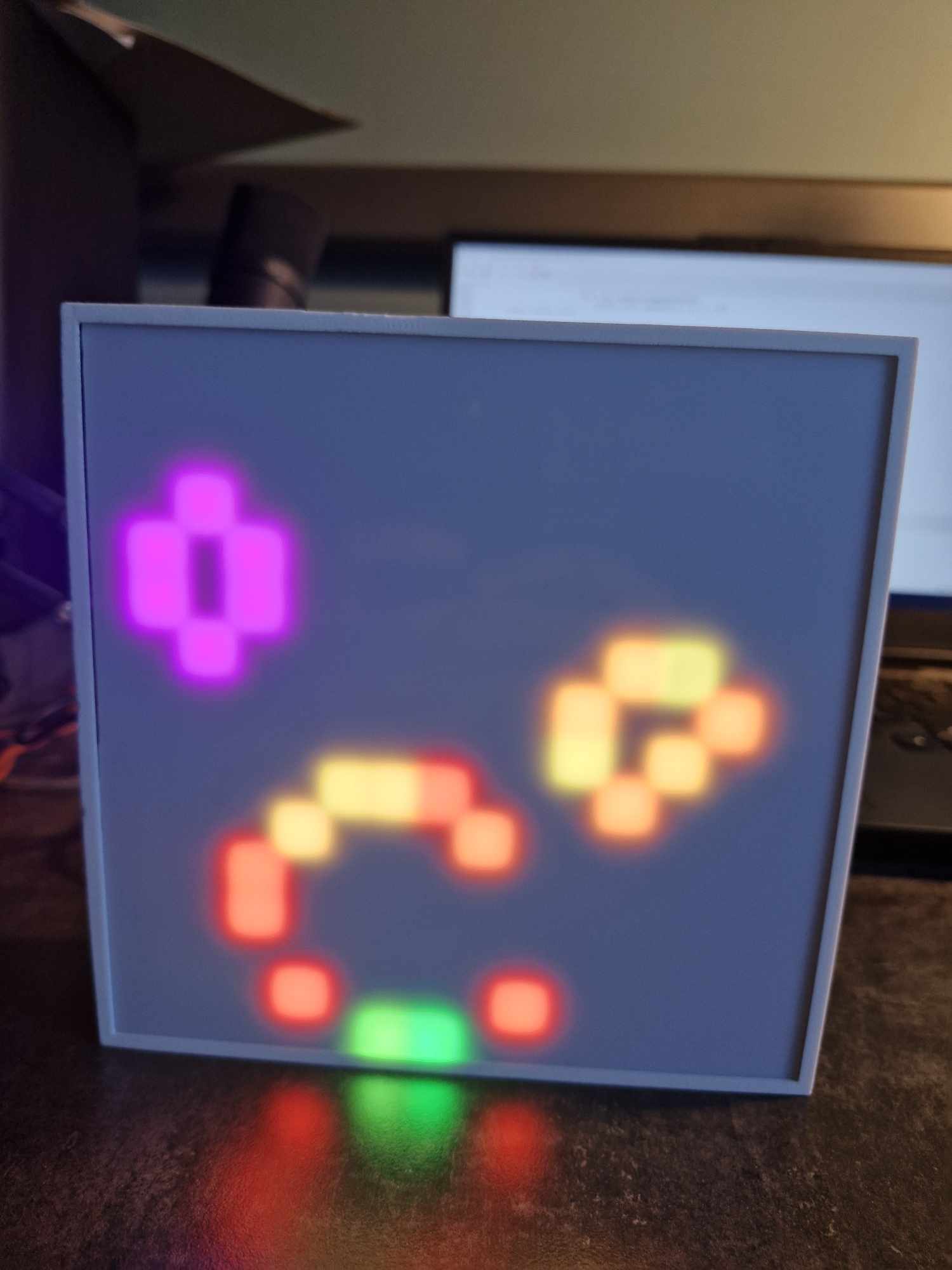

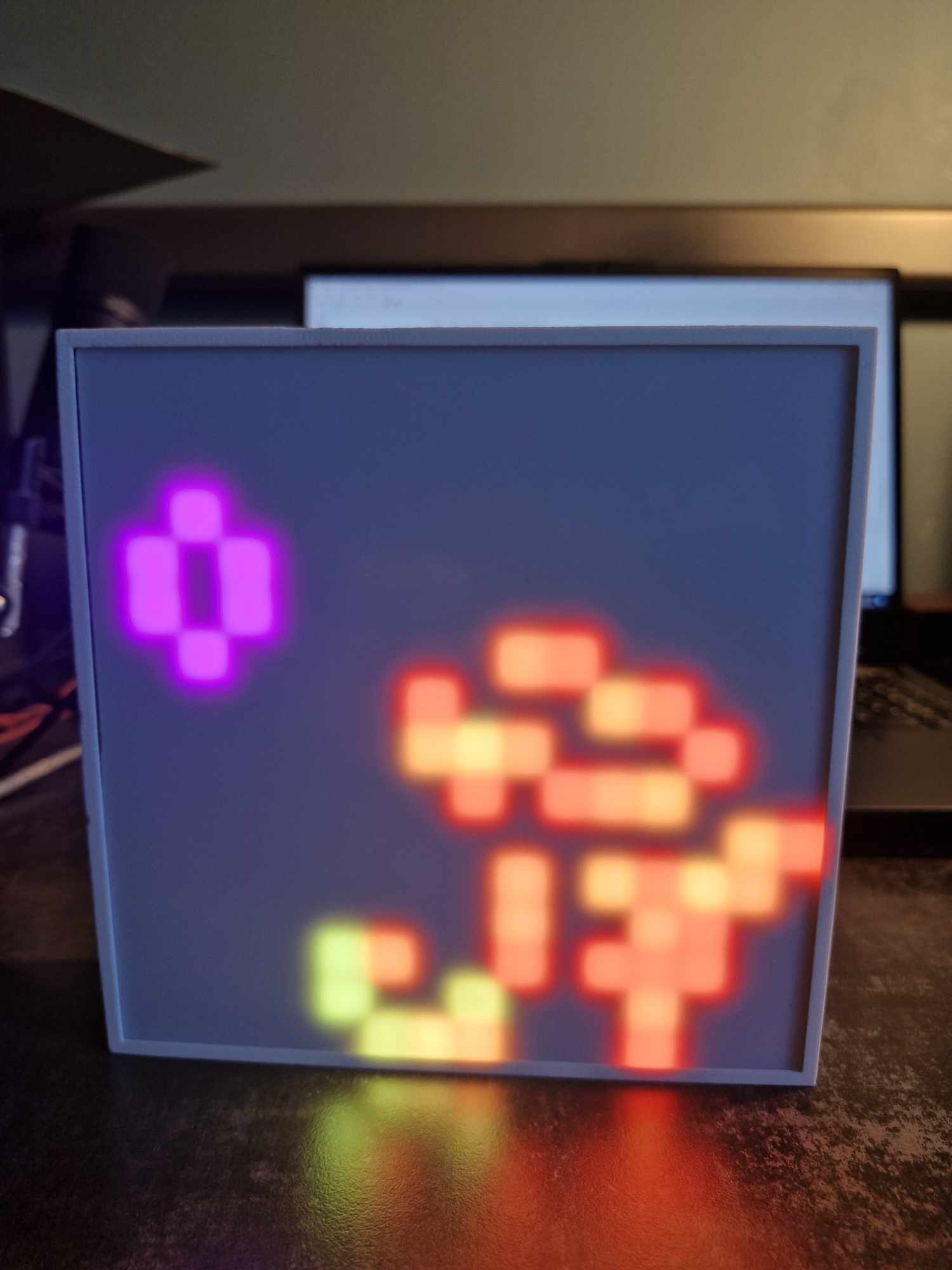

Po każdej iteracji gry plansza jest aktualizowana zgodnie z regułami gry. Komórki, które przetrwały, stają się starsze, co wpływa na ich kolor. Martwe komórki pozostają martwe, chyba że zostaną ożywione przez odpowiednią liczbę żywych sąsiadów. Symulacja działa w pętli, aktualizując stan planszy i diod LED co 200 milisekund.
7. Kontrola użytkownika nad stanem początkowym
Ważnym aspektem działania programu jest losowe generowanie początkowej planszy, co zapewnia różnorodność w każdym uruchomieniu symulacji. Użytkownik ma możliwość określenia liczby żywych komórek na początku, co pozwala kontrolować, jak gęsta i zróżnicowana będzie plansza początkowa. Liczba ta jest przekazywana jako argument do funkcji generate_matrix, która na tej podstawie losowo rozmieszcza komórki na planszy.
Losowość w programie jest realizowana za pomocą algorytmu generowania liczb pseudolosowych. Funkcja wykorzystuje bieżący czas jako ziarno do generowania losowych współrzędnych, w których pojawią się żywe komórki. Dzięki temu każda symulacja rozpoczyna się z unikalnym układem początkowym, nawet jeśli użytkownik wprowadzi tę samą liczbę żywych komórek.
Mechanizm ten pozwala użytkownikowi w łatwy sposób eksperymentować z różnymi początkowymi warunkami – może on na przykład wybrać małą liczbę komórek, co skutkuje bardziej rozproszoną planszą, lub zwiększyć liczbę, aby zobaczyć, jak zachowują się większe grupy komórek. W ten sposób użytkownik ma pełną kontrolę nad złożonością i dynamiką początkowej fazy symulacji, co czyni program bardziej interaktywnym i elastycznym w użyciu.
Opis działania poszczególnych funkcji
- generate_matrix – generuje początkową planszę z losowo rozmieszczonymi żywymi komórkami.
- turn_LED – zmienia kolor diod LED w zależności od wieku komórki lub jej statusu (stabilna struktura, statyczna plansza).
- draw_board – rysuje planszę na matrycy diod LED, wyświetlając stan każdej komórki.
- count_neighbors – liczy żywych sąsiadów danej komórki, co jest kluczowe dla ustalenia, czy komórka przetrwa, umrze lub ożyje.
- update_board – aktualizuje stan planszy na podstawie reguł gry.
- set_binary_matrix – przekształca planszę na formę binarną, gdzie tylko stan „żywy/martwy” jest uwzględniany, co ułatwia porównywanie plansz.
- compare_matrices – porównuje dwie plansze, aby sprawdzić, czy stan planszy się zmienił.
- check_pattern – sprawdza, czy dany wzór (np. stabilna struktura) znajduje się na planszy, oraz czy jest otoczony martwymi komórkami.
- find_stable_patterns – wyszukuje wszystkie stabilne struktury na planszy i zwraca ich pozycje.
Dodatkowo, poniżej znajdują się ponumerowane wcześniejsze wersje projektu. W komentarzach na samym początku kodu opisano, co dodano w danym kroku tworzenia programu.
from machine import Pin
from neopixel import NeoPixel
from time import sleep
import time
MATRIX_SIZE = 16
# Klasa odpowiedzialna za logikę gry w życie
class TheGameOfLife:
# Wzory stałych struktur (block, loaf, itp.). Użytkownik może sam zdefiniować jakie wzory mają być zaznaczane, tworząc nowe elementy
stable_patterns = {
"block": [[1, 1],
[1, 1]],
"loaf": [[0, 1, 1, 0],
[1, 0, 0, 1],
[0, 1, 0, 1],
[0, 0, 1, 0]],
"loaf1": [[0, 1, 1, 0],
[1, 0, 0, 1],
[1, 0, 1, 0],
[0, 1, 0, 0]],
"beehive ": [[0, 1, 1, 0],
[1, 0, 0, 1],
[0, 1, 1, 0]],
"beehive1": [[0, 1, 0],
[1, 0, 1],
[1, 0, 1],
[0, 1, 0]],
"tub": [[0, 1, 0],
[1, 0, 1],
[0, 1, 0]],
"pond": [[0, 1, 1, 0],
[1, 0, 0, 1],
[1, 0, 0, 1],
[0, 1, 1, 0]],
}
def __init__(self, N):
# Inicjalizacja pinu i macierzy NeoPixel
self.pin = Pin(2, Pin.OUT)
self.np = NeoPixel(self.pin, 256)
self.matrix = self.generate_matrix(N)
self.binary_last_matrix = self.set_binary_matrix(self.matrix, MATRIX_SIZE)
self.static_counter = 0
self.STATIC_THRESHOLD = 3
# Generowanie macierzy o N włączonych komórkach
def generate_matrix(self, N):
if N > 16 * 16:
raise ValueError("N cannot be greater than 256")
matrix = [[0 for _ in range(MATRIX_SIZE)] for _ in range(MATRIX_SIZE)]
all_indices = [(i, j) for i in range(MATRIX_SIZE) for j in range(MATRIX_SIZE)]
prng = self.pseudo_random_number(len(all_indices))
selected_indices = []
while len(selected_indices) < N:
index = next(prng)
if all_indices[index] not in selected_indices:
selected_indices.append(all_indices[index])
for row, col in selected_indices:
matrix[row][col] = 1
return matrix
# Generator liczb pseudolosowych
def pseudo_random_number(self, max_value):
seed = int(time.time())
a, c, m = 1103515245, 12345, 2**31
while True:
seed = (a * seed + c) % m
yield seed % max_value
# Rysowanie stanu macierzy na ekranie NeoPixel
def draw_board(self, matrix, is_static=False, stable_cells=[]):
for i in range(256):
self.np[i] = (0, 0, 0)
for y in range(MATRIX_SIZE):
for x in range(MATRIX_SIZE):
if matrix[y][x] > 0:
if (x, y) in stable_cells:
self.turn_LED(x, y, matrix[y][x], (128, 0, 128)) # Violet for stable
elif is_static:
self.turn_LED(x, y, matrix[y][x], (0, 0, 255)) # Blue for static
else:
self.turn_LED(x, y, matrix[y][x])
self.np.write()
# Włączenie diody LED na określonym polu
def turn_LED(self, x, y, age, color=(255, 255, 255)):
max_age = 12 # Maksymalny wiek komórki
age = min(age, max_age) # Ograniczenie wieku
if color != (255, 255, 255):
red, green, blue = color
else:
red = max(0, 255 - age * (255 // max_age))
green = min(255, age * (255 // max_age))
blue = 0
if (y % 2 == 1):
self.np[16*y + 15 - x] = (red, green, blue)
else:
self.np[16*y + x] = (red, green, blue)
# Aktualizacja macierzy według zasad gry
def update_board(self, matrix):
new_matrix = [[0 for _ in range(MATRIX_SIZE)] for _ in range(MATRIX_SIZE)]
for y in range(MATRIX_SIZE):
for x in range(MATRIX_SIZE):
alive = matrix[y][x] > 0
neighbors = self.count_neighbors(matrix, x, y)
if alive and (neighbors < 2 or neighbors > 3):
new_matrix[y][x] = 0
elif not alive and neighbors == 3:
new_matrix[y][x] = 1
else:
new_matrix[y][x] = matrix[y][x] + 1 if alive else 0
return new_matrix
# Funkcja do liczenia sąsiadów dla komórki
def count_neighbors(self, matrix, x, y):
neighbors = 0
for dx in [-1, 0, 1]:
for dy in [-1, 0, 1]:
if dx == 0 and dy == 0:
continue
nx, ny = x + dx, y + dy
if 0 <= nx < MATRIX_SIZE and 0 <= ny < MATRIX_SIZE:
neighbors += matrix[ny][nx] > 0
return neighbors
# Zamiana macierzy na postać binarną (0 lub 1)
def set_binary_matrix(self, matrix, N):
new_matrix = [[0] * N for _ in range(N)]
for i in range(N):
for j in range(N):
new_matrix[i][j] = 1 if matrix[i][j] != 0 else 0
return new_matrix
# Porównanie dwóch macierzy, czy są takie same
def compare_matrices(self, matrix1, matrix2):
return all(matrix1[y][x] == matrix2[y][x] for y in range(len(matrix1)) for x in range(len(matrix1[0])))
# Sprawdzanie, czy dany wzór występuje w macierzy i jest otoczony zerami
def check_pattern(self, matrix, pattern, x, y):
pattern_height = len(pattern)
pattern_width = len(pattern[0])
# Sprawdzanie, czy wzór pasuje do macierzy na pozycji (x, y)
for i in range(pattern_height):
for j in range(pattern_width):
if y + i >= MATRIX_SIZE or x + j >= MATRIX_SIZE or matrix[y + i][x + j] != pattern[i][j]:
return False
# Sprawdzenie, czy wzór jest otoczony zerami
for i in range(-1, pattern_height + 1):
for j in range(-1, pattern_width + 1):
ny, nx = y + i, x + j
# Sprawdzanie tylko komórek na zewnątrz wzoru
if 0 <= ny < MATRIX_SIZE and 0 <= nx < MATRIX_SIZE:
if (i == -1 or i == pattern_height or j == -1 or j == pattern_width) and matrix[ny][nx] != 0:
return False # Jeżeli otaczająca komórka nie jest zerem, wzór nie spełnia warunków
return True
# Znajdowanie stabilnych wzorów na planszy
def find_stable_patterns(self, matrix):
stable_cells = []
for y in range(MATRIX_SIZE):
for x in range(MATRIX_SIZE):
for pattern_name, pattern in TheGameOfLife.stable_patterns.items():
if self.check_pattern(matrix, pattern, x, y):
for i in range(len(pattern)):
for j in range(len(pattern[0])):
stable_cells.append((x + j, y + i))
return stable_cells
# Główna pętla gry
def run(self):
while True:
stable_cells = self.find_stable_patterns(self.set_binary_matrix(self.matrix, MATRIX_SIZE))
is_static = self.static_counter >= self.STATIC_THRESHOLD
self.draw_board(self.matrix, is_static=is_static, stable_cells=stable_cells)
binary_matrix = self.set_binary_matrix(self.matrix, MATRIX_SIZE)
if self.compare_matrices(binary_matrix, self.binary_last_matrix):
self.static_counter += 1
else:
self.static_counter = 0
self.binary_last_matrix = binary_matrix
self.matrix = self.update_board(self.matrix)
sleep(0.2)
# Inicjalizacja gry i uruchomienie
game = TheGameOfLife(64)
game.run()
