MEILESTEIN 3D

By SzymonG on wt., 04/14/2026 - 20:38
Typ_projektu
Arduino
Zdjecie główne
Krótki opis projektu

Gra MEILSTEIN 3D zaprezentowana na technikach mikroprocesorowych jest wciągającą grą strzelanką. Mierzymy się tam z przeciwnikami na zamkniętej mapie. Wykonana została na arduino UNO oraz na dołączonym do niego ekranie OLED wraz z płytką z przyciskami pozwalającymi na swobodne granie.

Niezbędne elementy



1. Płytka Arduino UNO

2. Dodatek do płytki z przyciskami i ekranem

Opis projektu

Inspiracją do stworzenia naszej gry jest tytuł z 1992, Wolfenstein 3D. Jest to pierwszoosobowa strzelanka osadzona na zamkniętej mapie. Celem gry jest pokonanie przeciwników, którzy rozmieszczeni są w różnych częściach mapy.

Poruszamy się za pomocą przycisków na konsolce, możemy chodzić w przód w tył oraz obracać się na boki, pod prawym górnym przyciskiem jest nadpisany strzał. Do dyspozycji mamy “broń”, z której możemy strzelać, to właśnie za jej pomocą jesteśmy w stanie zabić naszych przeciwników. Trzeba jednak być bardzo uważnym i skupionym, gdyż oni sami również dysponują podobną bronią, przez którą możemy zginąć, czyli przegrać. Zatem nieuniknioną częścią gry jest nie tylko samo strzelanie ale też unikanie pocisków wroga wystrzelonych w naszą stronę. System zdrowia jest bardzo prosty, posiadamy 100hp, każdy strzał zabiera nam 25hp. Zdrowie przeciwników jest natomiast ustawione na 25hp, zatem zostają oni zabici już za pomocą jednego strzału.



Gra kończy się w momencie zabicia przez nas wszystkich 5 przeciwników, wtedy odnosimy zwycięstwo. W przeciwnym przypadku, jeśli nie podołamy naszym przecuwnikom, czyli trafią w nas ze swojej broni więcej niż 3 razy - giniemy, przegrywając grę. Wtedy możemy postąpić zgodnie z informacją na ekranie - “strzel aby zagrać ponownie”, aby rozpocząć grę od nowa z pełnym paskiem zdrowia.

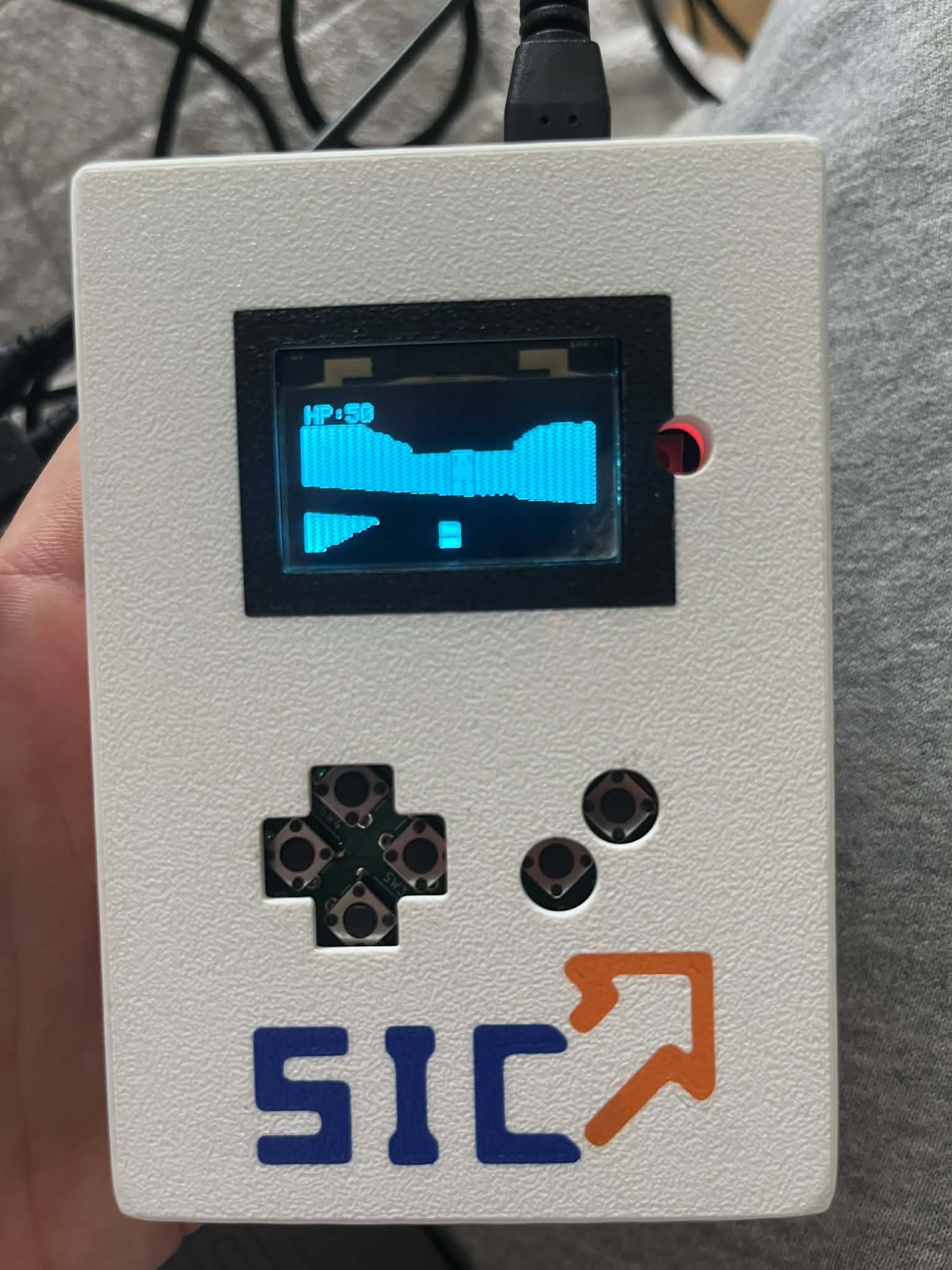

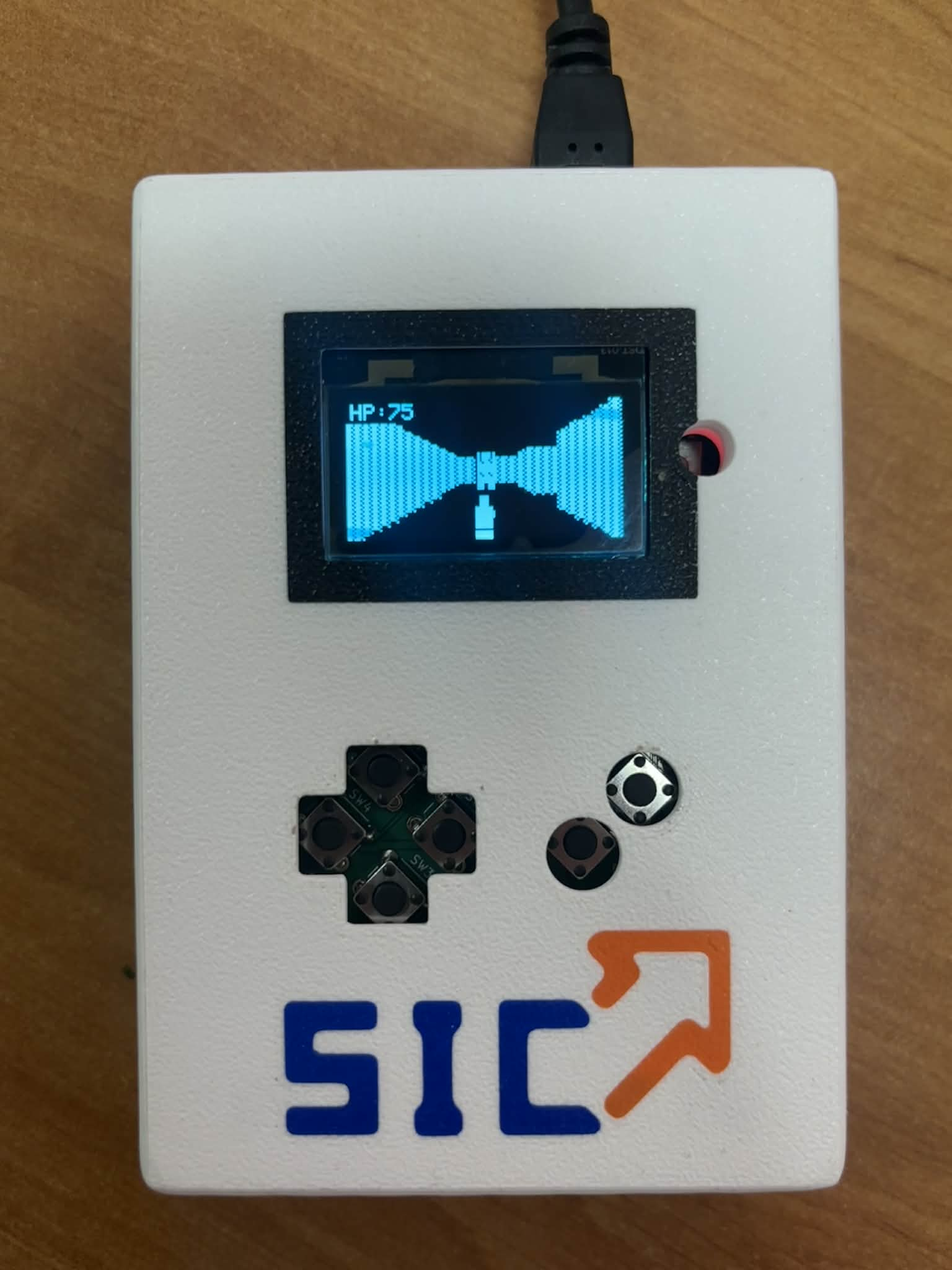

Zdjęcia
kod programu
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SH110X.h>
#include <avr/pgmspace.h>

// ---------------- EKRAN SH1106 ----------------
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
#define i2c_Address 0x3c

Adafruit_SH1106G display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

// ---------------- PINY KONSOLI ----------------
#define BTN_UP      7
#define BTN_RIGHT   8
#define BTN_DOWN    9
#define BTN_LEFT    10
#define BTN_FIRE    4

// ---------------- MAPA (8x8) ----------------
#define MAP_SIZE 8
const uint8_t worldMap[MAP_SIZE * MAP_SIZE] PROGMEM = {
  1,1,1,1,1,1,1,1,
  1,0,0,0,0,0,0,1,
  1,0,1,1,0,1,0,1,
  1,0,1,0,0,0,0,1,
  1,0,0,0,0,1,0,1,
  1,1,0,1,0,1,0,1,
  1,0,0,0,0,0,0,1,
  1,1,1,1,1,1,1,1
};

// ---------------- STANY GRY ----------------
enum GameState { STATE_MENU, STATE_PLAYING, STATE_WIN, STATE_LOSE };
GameState currentState = STATE_MENU;

// ---------------- GRACZ ----------------
float playerX = 1.5;
float playerY = 1.5;
float playerAngle = 0.0;
float fov = 3.14159 / 3.0;
int playerHP = 100;
bool firePrev = false;
int muzzleFlash = 0;

// ---------------- POCISKI ----------------
struct Bullet {
  float x, y, angle;
  bool active;
};
Bullet playerBullet = {0, 0, 0, false};
Bullet enemyBullet = {0, 0, 0, false};
unsigned long lastEnemyShot = 0;

// ---------------- PRZECIWNICY ----------------
#define NUM_ENEMIES 5
struct Enemy {
  float x, y;
  bool alive;
};
Enemy enemies[NUM_ENEMIES];

// OPTYMALIZACJA RAM: Używamy uint8_t zamiast float (oszczędza ok. 192 bajtów!)
uint8_t zBuffer[SCREEN_WIDTH / 2];

// ==========================================
// FUNKCJE POMOCNICZE
// ==========================================
uint8_t getMap(int x, int y) {
  if (x < 0 || x >= MAP_SIZE || y < 0 || y >= MAP_SIZE) return 1;
  return pgm_read_byte(&worldMap[y * MAP_SIZE + x]);
}

bool checkLOS(float x1, float y1, float x2, float y2) {
  float dx = x2 - x1;
  float dy = y2 - y1;
  float dist = sqrt(dx*dx + dy*dy);
  if (dist < 0.1) return true; // Zabezpieczenie

  int steps = (int)(dist * 4.0);
  if (steps < 1) steps = 1;

  for (int i = 1; i < steps; i++) {
    float checkX = x1 + (dx * i) / steps;
    float checkY = y1 + (dy * i) / steps;
    if (getMap((int)checkX, (int)checkY) == 1) return false;
  }
  return true;
}

void resetGame() {
  playerX = 1.5;
  playerY = 1.5;
  playerAngle = 0.0;
  playerHP = 100;

  playerBullet.active = false;
  enemyBullet.active = false;
  lastEnemyShot = millis(); // Resetujemy czas strzału wroga

  enemies[0] = {5.5, 1.5, true};
  enemies[1] = {6.5, 6.5, true};
  enemies[2] = {3.5, 3.5, true};
  enemies[3] = {1.5, 6.5, true};
  enemies[4] = {4.5, 6.5, true};

  currentState = STATE_PLAYING;
}

// ==========================================
// SETUP
// ==========================================
void setup() {
  pinMode(BTN_UP, INPUT_PULLUP);
  pinMode(BTN_DOWN, INPUT_PULLUP);
  pinMode(BTN_LEFT, INPUT_PULLUP);
  pinMode(BTN_RIGHT, INPUT_PULLUP);
  pinMode(BTN_FIRE, INPUT_PULLUP);

  display.begin(i2c_Address, true);
  display.setRotation(2);
}

// ==========================================
// GŁÓWNA PĘTLA GRY
// ==========================================
void loop() {
  bool firePressed = (digitalRead(BTN_FIRE) == LOW);

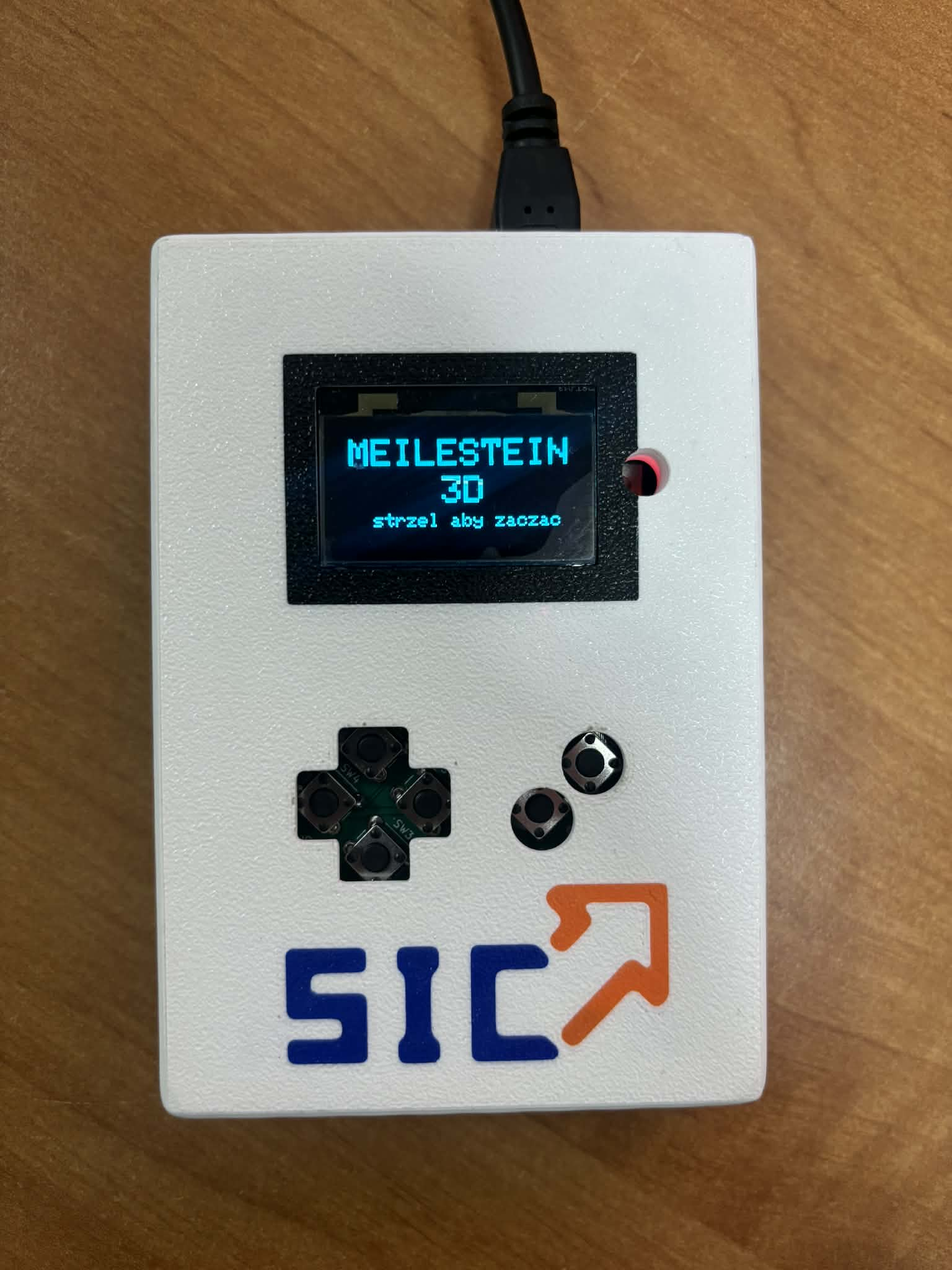

  // --- EKRAN STARTOWY ---
  if (currentState == STATE_MENU) {
    display.clearDisplay();
    display.setTextColor(SH110X_WHITE);
    display.setTextSize(2);
    display.setCursor(5, 5);
    display.print(F("MEILESTEIN"));

    display.setTextColor(SH110X_WHITE);
    display.setTextSize(2);
    display.setCursor(55, 25);
    display.print(F("3D"));

    display.setTextSize(1);
    display.setCursor(18, 45);
    display.print(F("strzel aby zaczac"));
    display.display();

    if (firePressed && !firePrev) {
      resetGame();
    }
    firePrev = firePressed;
    return;
  }

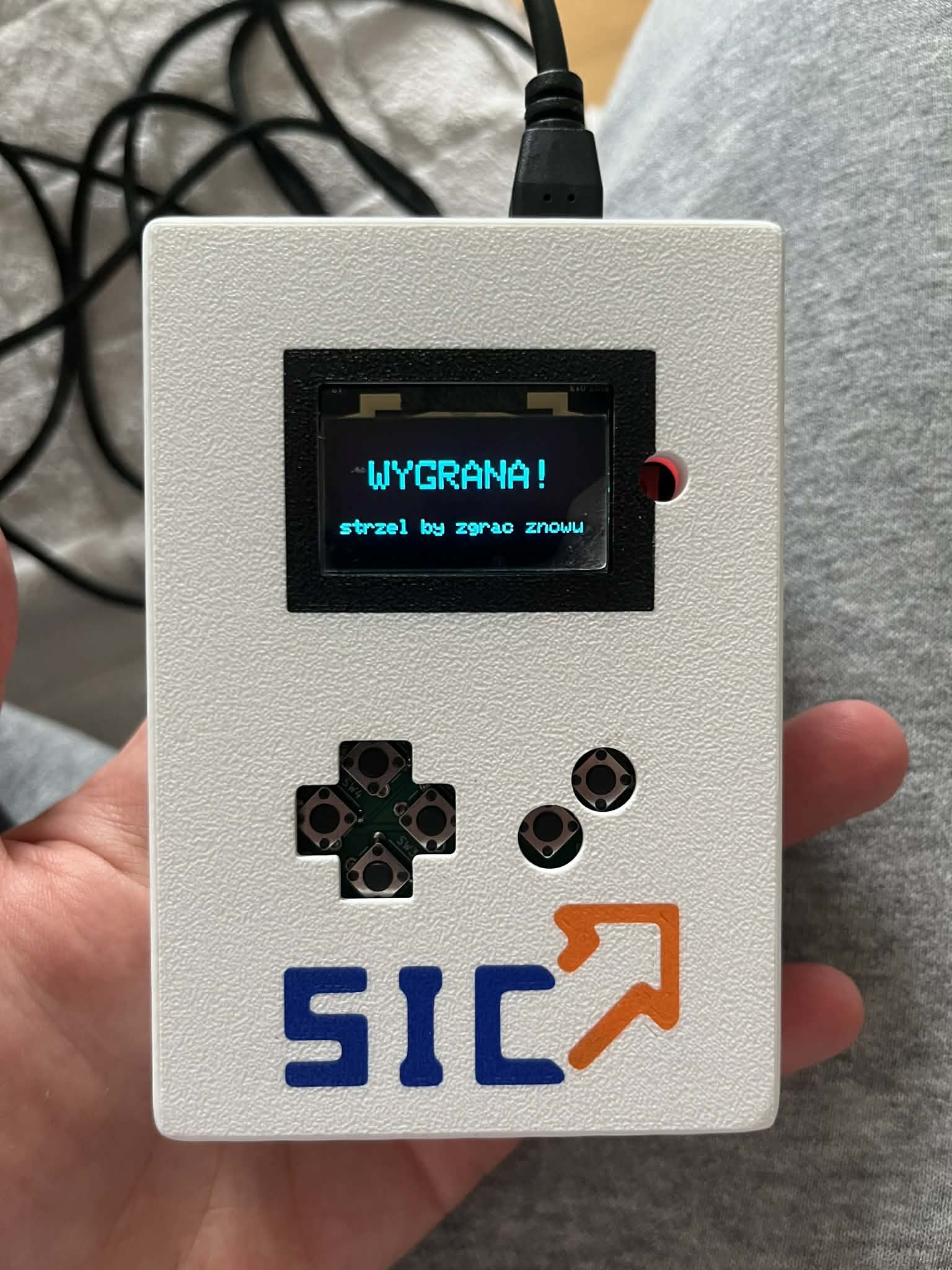

  // --- EKRANY KOŃCOWE ---
  if (currentState == STATE_WIN || currentState == STATE_LOSE) {
    display.clearDisplay();
    display.setTextColor(SH110X_WHITE);
    display.setTextSize(2);
    display.setCursor(15, 15);

    if (currentState == STATE_WIN) {
      display.print(F("WYGRANA!"));
    } else {
      display.print(F("ZGINALES"));
    }

    display.setTextSize(1);
    display.setCursor(0, 45);
    display.print(F("strzel by zgrac znowu"));
    display.display();

    if (firePressed && !firePrev) {
      resetGame();
    }
    firePrev = firePressed;
    return;
  }

  // ==========================================
  // WŁAŚCIWA ROZGRYWKA
  // ==========================================
  unsigned long currentMillis = millis();
  float moveSpeed = 0.15;
  float rotSpeed = 0.15;

  // 1. STEROWANIE
  if (digitalRead(BTN_LEFT) == LOW)  playerAngle -= rotSpeed;
  if (digitalRead(BTN_RIGHT) == LOW) playerAngle += rotSpeed;

  if (digitalRead(BTN_UP) == LOW) {
    float nextX = playerX + cos(playerAngle) * moveSpeed;
    float nextY = playerY + sin(playerAngle) * moveSpeed;
    if (getMap((int)nextX, (int)playerY) == 0) playerX = nextX;
    if (getMap((int)playerX, (int)nextY) == 0) playerY = nextY;
  }

  if (digitalRead(BTN_DOWN) == LOW) {
    float nextX = playerX - cos(playerAngle) * moveSpeed;
    float nextY = playerY - sin(playerAngle) * moveSpeed;
    if (getMap((int)nextX, (int)playerY) == 0) playerX = nextX;
    if (getMap((int)playerX, (int)nextY) == 0) playerY = nextY;
  }

  // OPTYMALIZACJA: Bezpieczne zawijanie kątów bez ryzykownych pętli while
  if (playerAngle < -PI) playerAngle += 2*PI;
  if (playerAngle > PI) playerAngle -= 2*PI;

  // 2. STRZELANIE GRACZA
  if (firePressed && !firePrev && !playerBullet.active) {
    playerBullet.x = playerX;
    playerBullet.y = playerY;
    playerBullet.angle = playerAngle;
    playerBullet.active = true;
    muzzleFlash = 3;
  }
  firePrev = firePressed;

  if (playerBullet.active) {
    playerBullet.x += cos(playerBullet.angle) * 0.4;
    playerBullet.y += sin(playerBullet.angle) * 0.4;

    if (getMap((int)playerBullet.x, (int)playerBullet.y) == 1 || playerBullet.x < 0 || playerBullet.y < 0) {
      playerBullet.active = false;
    } else {
      for (int i = 0; i < NUM_ENEMIES; i++) {
        if (enemies[i].alive) {
          float dx = playerBullet.x - enemies[i].x;
          float dy = playerBullet.y - enemies[i].y;
          if ((dx*dx + dy*dy) < 0.15) {
            enemies[i].alive = false;
            playerBullet.active = false;

            bool allDead = true;
            for (int j = 0; j < NUM_ENEMIES; j++) {
              if (enemies[j].alive) allDead = false;
            }
            if (allDead) currentState = STATE_WIN;
            break;
          }
        }
      }
    }
  }

  // 3. AI PRZECIWNIKÓW
  if (currentMillis - lastEnemyShot > 5000 && !enemyBullet.active) {
    for (int i = 0; i < NUM_ENEMIES; i++) {
      if (enemies[i].alive) {
        float dx = playerX - enemies[i].x;
        float dy = playerY - enemies[i].y;
        float dist = sqrt(dx*dx + dy*dy);

        if (dist < 6.0 && checkLOS(enemies[i].x, enemies[i].y, playerX, playerY)) {
          enemyBullet.x = enemies[i].x;
          enemyBullet.y = enemies[i].y;
          enemyBullet.angle = atan2(dy, dx);
          enemyBullet.active = true;
          lastEnemyShot = currentMillis;
          break;
        }
      }
    }
  }

  if (enemyBullet.active) {
    // --- ZMIENIONA PRĘDKOŚĆ KULI WROGA ---
    enemyBullet.x += cos(enemyBullet.angle) * 0.1;
    enemyBullet.y += sin(enemyBullet.angle) * 0.1;

    if (getMap((int)enemyBullet.x, (int)enemyBullet.y) == 1 || enemyBullet.x < 0 || enemyBullet.y < 0) {
      enemyBullet.active = false;
    } else {
      float dx = enemyBullet.x - playerX;
      float dy = enemyBullet.y - playerY;
      if ((dx*dx + dy*dy) < 0.15) {
        playerHP -= 25;
        enemyBullet.active = false;

        display.fillRect(0, 0, SCREEN_WIDTH, SCREEN_HEIGHT, SH110X_WHITE);
        display.display();
        delay(60);

        if (playerHP <= 0) currentState = STATE_LOSE;
      }
    }
  }

  // 4. RYSOWANIE ŚCIAN
  display.clearDisplay();
  for (int x = 0; x < SCREEN_WIDTH; x += 2) {
    float rayAngle = (playerAngle - fov / 2.0) + ((float)x / (float)SCREEN_WIDTH) * fov;
    float eyeX = cos(rayAngle);
    float eyeY = sin(rayAngle);

    float distanceToWall = 0;
    bool hitWall = false;

    while (!hitWall && distanceToWall < 8.0) {
      distanceToWall += 0.1;
      if (getMap((int)(playerX + eyeX * distanceToWall), (int)(playerY + eyeY * distanceToWall)) == 1) {
        hitWall = true;
      }
    }

    float correctedDist = distanceToWall * cos(rayAngle - playerAngle);
    if (correctedDist < 0.1) correctedDist = 0.1;

    int distInt = (int)(correctedDist * 10.0);
    if (distInt > 255) distInt = 255;
    zBuffer[x / 2] = distInt;

    int wallHeight = (int)(SCREEN_HEIGHT / correctedDist);
    if (wallHeight > SCREEN_HEIGHT) wallHeight = SCREEN_HEIGHT;
    int ceiling = (SCREEN_HEIGHT / 2) - (wallHeight / 2);

    if (hitWall) {
      if ((x / 2) % 2 == 0) {
        display.drawFastVLine(x, ceiling, wallHeight, SH110X_WHITE);
        display.drawFastVLine(x+1, ceiling, wallHeight, SH110X_WHITE);
      } else {
        for(int dy = 0; dy < wallHeight; dy+=2) {
           display.drawPixel(x, ceiling + dy, SH110X_WHITE);
           display.drawPixel(x+1, ceiling + dy + 1, SH110X_WHITE);
        }
      }
    }
  }

  // 5. RYSOWANIE WROGÓW
  int order[NUM_ENEMIES];
  for(int i=0; i<NUM_ENEMIES; i++) order[i] = i;
  for(int i=0; i<NUM_ENEMIES-1; i++) {
    for(int j=i+1; j<NUM_ENEMIES; j++) {
      float d1 = (enemies[order[i]].x - playerX)*(enemies[order[i]].x - playerX) + (enemies[order[i]].y - playerY)*(enemies[order[i]].y - playerY);
      float d2 = (enemies[order[j]].x - playerX)*(enemies[order[j]].x - playerX) + (enemies[order[j]].y - playerY)*(enemies[order[j]].y - playerY);
      if(d1 < d2) { int temp = order[i]; order[i] = order[j]; order[j] = temp; }
    }
  }

  for (int i = 0; i < NUM_ENEMIES; i++) {
    int idx = order[i];
    if (!enemies[idx].alive) continue;

    float dx = enemies[idx].x - playerX;
    float dy = enemies[idx].y - playerY;
    float dist = sqrt(dx * dx + dy * dy);
    if (dist < 0.1) dist = 0.1;

    float angleDiff = atan2(dy, dx) - playerAngle;
    if (angleDiff < -PI) angleDiff += 2*PI;
    if (angleDiff > PI) angleDiff -= 2*PI;

    if (fabs(angleDiff) < fov / 1.2) {
      int screenX = (int)((0.5 * (angleDiff / (fov / 2.0)) + 0.5) * SCREEN_WIDTH);
      int spriteH = (int)(SCREEN_HEIGHT / dist);
      int spriteW = spriteH / 2;
      int topY = (SCREEN_HEIGHT - spriteH) / 2;

      int startX = screenX - spriteW / 2;
      int endX = screenX + spriteW / 2;

      for (int sx = startX; sx <= endX; sx++) {
        if (sx >= 0 && sx < SCREEN_WIDTH && (zBuffer[sx / 2] / 10.0) > dist) {
          int localX = sx - startX;

          if (localX == 0 || localX == spriteW) {
            display.drawFastVLine(sx, topY, spriteH, SH110X_BLACK);
            continue;
          }

          int headBottom = spriteH * 0.3;
          int bodyBottom = spriteH * 0.65;
          bool isLegGap = (localX > spriteW * 0.35 && localX < spriteW * 0.65);

          display.drawFastVLine(sx, topY + 1, headBottom - 2, SH110X_WHITE);
          display.drawFastVLine(sx, topY + headBottom + 1, (bodyBottom - headBottom) - 2, SH110X_WHITE);
          if (!isLegGap) {
            display.drawFastVLine(sx, topY + bodyBottom + 1, (spriteH - bodyBottom) - 1, SH110X_WHITE);
          }

          if ((localX == spriteW / 4 || localX == spriteW - spriteW / 4) && spriteH > 10) {
            display.drawFastVLine(sx, topY + headBottom / 2 - 1, 3, SH110X_BLACK);
          }
        }
      }
    }
  }

  // 6. RYSOWANIE POCISKÓW W LOCIE
  auto drawBullet = [](Bullet& b, bool isEnemy) {
    if (!b.active) return;
    float dx = b.x - playerX;
    float dy = b.y - playerY;
    float dist = sqrt(dx*dx + dy*dy);
    if (dist < 0.1) dist = 0.1;

    float angleDiff = atan2(dy, dx) - playerAngle;
    if (angleDiff < -PI) angleDiff += 2*PI;
    if (angleDiff > PI) angleDiff -= 2*PI;

    if (fabs(angleDiff) < fov / 1.2) {
      int screenX = (int)((0.5 * (angleDiff / (fov / 2.0)) + 0.5) * SCREEN_WIDTH);
      if (screenX >= 0 && screenX < SCREEN_WIDTH && (zBuffer[screenX / 2] / 10.0) > dist) {
        int bulletY = (SCREEN_HEIGHT / 2) + (SCREEN_HEIGHT / dist) / 6;
        int bulletSize = 20 / dist;
        if (bulletSize < 1) bulletSize = 1;
        if (bulletSize > 4) bulletSize = 4;

        if (isEnemy) {
          display.drawCircle(screenX, bulletY, bulletSize, SH110X_WHITE);
        } else {
          display.fillCircle(screenX, bulletY, bulletSize, SH110X_WHITE);
          display.drawCircle(screenX, bulletY, bulletSize + 1, SH110X_BLACK);
        }
      }
    }
  };

  drawBullet(playerBullet, false);
  drawBullet(enemyBullet, true);

  // 7. HUD I MODEL BRONI
  display.fillRect(0, 0, 36, 10, SH110X_BLACK);
  display.setTextSize(1);
  display.setCursor(2, 1);
  display.print(F("HP:"));
  display.print(playerHP);

  int wX = SCREEN_WIDTH / 2;
  int wY = SCREEN_HEIGHT;
  int recoil = (muzzleFlash > 0) ? 4 : 0;

  display.fillRect(wX - 4, wY - 15 + recoil, 8, 15, SH110X_WHITE);
  display.fillRect(wX - 2, wY - 20 + recoil, 4, 5, SH110X_WHITE);
  display.drawFastHLine(wX - 6, wY - 5 + recoil, 12, SH110X_BLACK);

  if (muzzleFlash > 0) {
    display.fillCircle(wX, wY - 22, muzzleFlash * 2, SH110X_WHITE);
    muzzleFlash--;
  } else {
    display.drawPixel(wX, SCREEN_HEIGHT/2, SH110X_WHITE);
    display.drawPixel(wX - 2, SCREEN_HEIGHT/2, SH110X_WHITE);
    display.drawPixel(wX + 2, SCREEN_HEIGHT/2, SH110X_WHITE);
    display.drawPixel(wX, SCREEN_HEIGHT/2 - 2, SH110X_WHITE);
    display.drawPixel(wX, SCREEN_HEIGHT/2 + 2, SH110X_WHITE);
  }

  display.display();
}
Pliki_projektu
tm3.zip
Schemat
Youtube
Tagi
MEIL strzelanka arduino UNO 3D
